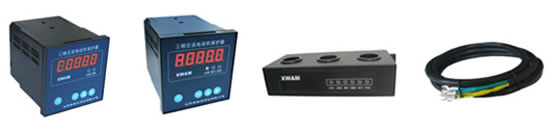

主 要 特 点：DSP为核心，数字设定、数字显示，保护功能完备、保护性能可靠。按键设置保护参数，5位LED数码管显示三相及零序电
流、故障代码、保护参数。可选零序、欠载保护功能，可选4-20mA模拟量输出，可选RS-485通讯接口、MODBUS通讯接口、
PROFIBUS通讯接口，可选故障类型输出信号、运行状态输出信号。
AMDP-□/C0□□ 系列电动机保护器无通讯接口，无4-20mA模拟量输出，无电动机故障类型、运行状态输出信号。
AMDP-□/C1□□ 系列电动机保护器配有4路与保护电路及DSP隔离的4-20mA模拟量输出，通过设置参数可改变4-20mA模拟量
表示的电动机A、B、C相电流范围。
AMDP-□/C2□□ 系列电动机保护器配有RS-485、MODBUS通讯接口，通过设置参数可改变通讯站地址、停止位、校验位、波
特率，同一网段最多可接32个站。
AMDP-□/C3□□ 系列电动机保护器配有PROFIBUS通讯接口，可与具有PROFIBUS通讯接口的S7-300、S7-400等PLC、计算机、
DCS连接，构成PROFIBUS网络，可充分利用STEP7、WINCC等软件资源。
AMDP-□/C4□□ 系列电动机保护器配有RS-485、MODBUS通讯接口，并配有4路与保护电路及DSP隔离的4-20mA模拟量输出。
AMDP-□/C5□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号和1个清除故障状态输入信号。
AMDP-□/C6□□ 系列电动机保护器配有5个电动机状态输出信号，1个选通、1个清除故障状态输入信号。
AMDP-□/C7□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号，1个清除故障状态输入信号；
2路与采集、保护电路及DSP隔离、参数可设置电流范围的4-20mA输出。
AMDP-□/C8□□ 系列电动机保护器配有5个电动机状态输出信号，1个选通、1个清除故障状态输入信号；4路与采集、保
护电路及DSP隔离、参数可设置电流范围的 4-20mA输出。
基本保护功能：接地、短路、缺相、堵转、电流不平衡、过载； 功 率 消 耗：小于 2W；
可选保护功能：零序、欠载； 采 集 精 度：0.5；
适 用 范 围：额定电压不高于1140V，频率为50Hz、60Hz的三相交流电动机； 环 境 温 度：- 20℃ — 50℃；
连 接 电 缆：连接主单元与电流检测单元，6×0.3mm2 × 2.2m 双绞屏蔽电缆； 工 作 电 压：AC 85V — 265V、DC 85V — 265V；
技 术 数 据：（型号省略了AMDP-□/C□□□中的□□□） |
|
电动机保护器型号 |
AMDP-0.5/C |
AMDP-1/C |
AMDP-2/C |
AMDP-5/C |
AMDP-10/C |
AMDP-20/C |
AMDP-50/C |
AMDP-100/C |
AMDP-150/C |
AMDP-200/C |
|
最大设定电流（A） |
0.55 |
1.1 |
2.3 |
5.5 |
11 |
23 |
55 |
110 |
165 |
220 |
|
最小设定电流（A） |
0.1 |
0.2 |
0.4 |
1 |
2 |
4 |
10 |
20 |
30 |
40 |
|
电动机最大功率（KW） |
0.22 |
0.4 |
1.1 |
2.2 |
4 |
11 |
22 |
45 |
75 |
110 |
|
电动机最小功率（KW） |
0.055 |
0.11 |
0.22 |
0.55 |
1.1 |
2.2 |
5.5 |
11 |
18.5 |
22 |
|
电动机电源穿线孔Φ（mm） |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
30 |
30 |
|

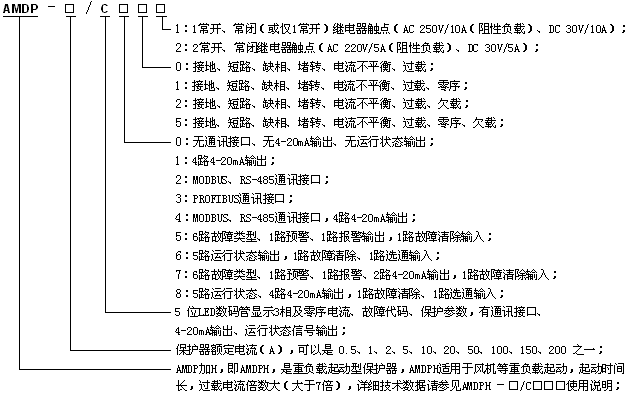

| 型 号 说 明： |
 |
|
