在沈阳新维自动化有限公司网站 http:// WWW.SY-XINWEI.COM 的“资料下载”栏目有更详细、不断更新的《电动机保护器使用说明书》、《电动机保护器选型手册》、《电动机保护器使用手册》、《电动机保护器通讯技术手册》、《电动机保护器应用技术手册》等电子版资料,欢迎下载使用。

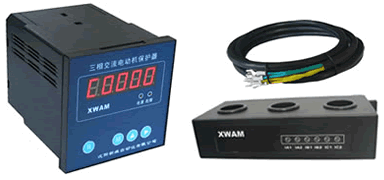

AMDP-□/C521 系 列 电 动 机 保 护 器
  AMDP-□/C521 系列电动机保护器特点
       DSP为核心,数字设定,数字显示,保护功能完备、保护性能可靠,参数设置准确。除保护电动机的继电器触点输出信号外,还配有6个故障类型、1个故障预警、1个故障报
       警输出信号和1个清除故障状态输入信号。
  AMDP-□/C521 系列电动机保护器工作过程
       AMDP-□/C521 系列电动机保护器在电动机未发生故障时,显示电动机A、B、C相电流,电动机故障类型DO1-DO6、故障预警DO7、故障报警DO8输出高电平;当电动机发生接
       地、短路、缺相、堵转/过载、电流不平衡、欠载故障时,对应的故障类型(DO1-DO6中的1个)及故障预警DO7输出低电平,当故障持续到设定的报警时间,继电器触点O11、
       O12 断开停止电动机运行(故障灯亮),故障预警 DO7 输出高电平,故障报警输出信号DO8输出低电平,保护器显示故障代码指示故障类型,并且显示电动机发生故障时的A、
       B、C相电流。电动机故障查清、排除后,采取按复位按钮R、加清除故障脉冲信号于DI1、使电动机保护器重新上电中的1种方法之后故障状态被清除,继电器触点O11、O12
       闭合,DO1-DO8输出高电平,电动机可重新起动。
  AMDP-□/C521 系列电动机保护器技术数据
AMDP-□/C521 系列电动机保护器数据
 电动机保护器型号
AMDP-0.5/C521
AMDP-1/C521
AMDP-2/C521
AMDP-5/C521
AMDP-10/C521
AMDP-20/C521
AMDP-50/C521
AMDP-100/C521
AMDP-150/C521
AMDP-200/C521
 最大工作电流(A) 0.55 1.1
2.3
5.5
11
23
55
110
165
220
 最小工作电流(A) 0.1 0.2
0.4
1
2
4
10
20
30
40
 电动机最大功率(KW) 0.22 0.4
1.1
2.2
4
11
22
45
75
110
 电动机最小功率(KW) 0.055 0.11
0.22
0.55
1.1
2.2
5.5
11
18.5
22
 电动机电源穿线孔Φ(mm)
20
20
20
20
20
20
20
20
30
30
          注:表中电动机的额定电压为380V,电动机因型号、极数的不同,相同功率的额定电流会有不同,选用电动机保护器时应以电动机工作电流值为准。
          保  护  功  能:缺相、短路、接地、堵转、过载、电流不平衡、欠载;
          适  用  范  围:额定电压不高于1140V,频率为50Hz或60Hz的三相交流电动机;
          工  作  电  :AC 85V — 265V、DC 85V — 265V;
          功  率  消  耗:小于 2W;
          采  集  精  度:0.5;
          环  境  温  度:- 20℃ — 50℃;
          DO / DI 电  压:DC 24V±10%;
          DO 驱 动 能 力:最大 100mA(DO1-DO8每路最大100mA);
          连  接  电  缆:连接主单元与电流检测单元,6×0.3 mm2 × 2.2 m 双绞屏蔽电缆;
          继 电 器 触 点:1常开触点,AC 250V/10A(阻性负载)、DC 30V/10A;
  AMDP-□/C521 系列电动机保护器前面板组成
    LED 数码管显示区
       LED 数码管显示区有5位LED数码管,显示电动机的三相电流、故障代码及电动机保护器参数。
       LED 数码管显示电动机的A、B、C相电流,最左边LED数码管分别以A、B、C表示A、B、C相电流,其余四位LED数码管显示A、B、C相电流数值。
       在检查、修改电动机保护器参数时,LED数码管显示参数的参数号及参数值,最左边的1位LED数码管显示参数号,其余4位LED数码管显示参数的数值。
    键盘操作区
       R键:复位键,当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行,在电动机正常运行时,不应进行复位操作。

       M键:
存储键,检查、修改电动机保护器参数时先按M键,按一次M键,保存当前显示的参数,并调出后一个或前一个参数,如果参数号位LED数码管右下脚的小数点亮就调
            前一个参数,否则调出后一个参数。参数修改后,须按M键,新修改的参数才能被保存,如果按M键,没有调出后一个或前一个参数,新修改的参数也就没有被保存,是
            因为新修改的参数数据错误,须修正后再按M键。

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键
       ▲键:数据位增值键,每按一次▲键,选定数据位数字加1(数据位数字右下角的小数点亮),当所选定数据位的数字是9时,再按▲键数字变为0。

序 号 操  作  前 操    作 操  作  后
1 按一次 ▲ 键
2 按一次 ▲ 键
3 按一次 ▲ 键
       ►键:标志位移动键。在检查、修改参数时,LED数码管右下脚的小数点是标志位,每按一次键,表示标志位的小数点就向右移动1位,当标志位小数点移到最右边一位时,
             再按键,标志位小数点就移到左边数第一位。

序 号 操  作  前 操    作 操  作  后
1 按一次 ► 键
2 按一次 ► 键
       检查、修改参数时,5位LED数码管最左边的1位是参数号,其余4位是数据位。LED数码管右下脚的小数点是标志位,哪一位LED数码管右下脚的小数点被点亮,该位就被选中,
       如果被选中的是数据位,按一次▲键,该位的数字就加1;如果被选中的是参数号位,按M键就调出前一个参数,如果被选中的不是参数号位,按M键就调出后一个参数。
  AMDP-□/C521 系列电动机保护器故障代码及参数
     电动机故障代码含义
       (1)、EE01:接地;    (2)、EE02:短路;    (3)、EE03:缺相;    (4)、EE04:堵转;    (5)、EE05:电流不平衡;    (6)、EE06:过载;    (7)、EE07:欠载。
     AMDP-□/C521 系列电动机保护器设置参数
       参数1:设置电动机工作电流,AMDP–0.5/C、AMDP–1/C、AMDP–2/C 保护器的电流设置值每单位0.01A;其它每单位0.1A;设置范围是电动机保护器额定值的0.2 - 1.1倍,
              出厂设置值是电动机保护器的0.8倍。
       参数2:设置电动机起动过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
              设置范围:1-300,出厂设置值:30 。
       参数3:设置电动机运行过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
              设置范围:1-300,出厂设置值:20 。
       参数4:设置电动机欠载电流,AMDP–0.5/C、AMDP–1/C、AMDP–2/C 保护器的电流设置值每单位0.01A;其它每单位0.1A,设置范围是电动机保护器额定值的 0.1 - 1 倍,
              出厂设置值是参数1出厂设置值的0.5倍。
       参数5:设置电动机欠载保护时间,每单位 0.1秒,设置范围:1- 9999,出厂设置值:100。
       参数B:设置自复位功能及自复位时间,参数B的出厂设置值为 B = 0000(无自复位功能),当将参数B设为 B = 1×××时,电动机保护器具有自复位功能,×××是1-999
              分钟的自复位时间。

     AMDP-□/C521 系列电动机保护器其它保护参数
       AMDP-□/C521 系列电动机保护器的其它参数都使用优化的缺省值,且不能重新设置。
       1、短路保护时间:0.3秒;
       2、接地保护时间:0.6秒;
       3、缺相保护时间:0.6秒;
       4、1相过载(1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值)保护时间:480秒;
       5、2相过载(2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值)保护时间:360秒;
       6、过载一(3相电流大于1倍且小于1.25倍参数1设置值)保护时间:240秒;
       7、过载二(3相电流大于1.25且小于1.5倍参数1设置值)保护时间:60秒;
       8、过载三(3相电流大于1.5倍且小于2倍参数1设置值)保护时间:30秒;
       9、过载四(3相电流大于2且小于3倍参数1设置值)保护时间:8秒;
       10、过载五(3相电流大于3倍且小于4倍参数1设置值)保护时间:4秒;
       11、不平衡一(2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设置值)保护时间:60秒;
       12、不平衡二(2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍参数1设置值)保护时间:30秒;
       13、不平衡三(2相或1相电流大于2倍且小于3倍、另1相或2相电流大于1.25倍且小于1.5倍参数1设置值)保护时间:8秒;
       14、不平衡四(2相或1相电流大于3倍且小于4倍、另1相或2相电流大于1.5倍且小于2倍参数1设置值)保护时间:4秒;
     AMDP-□/C521 系列电动机保护器参数注释
       1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达,具体要看其后的数据范围;
       2、参数2、参数3是堵转保护时间,电动机起动30秒内,使用参数2进行堵转保护;电动机起动30秒后,使用参数3进行堵转保护。
       3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障,保护器跳闸后报EE06(过载);发生过载六故障,保护器跳闸后报EE04(堵转);
       4、电动机发生不平衡一、不平衡二、不平衡三、不平衡四故障,保护器跳闸后报 EE05(电流不平衡);发生不平衡五故障,保护器跳闸后报EE04(堵转)。
  AMDP-□/C521 系列电动机保护器的接线
       AMDP-□/C521 系列电动机保护器的继电器,在保护器接通工作电源且电动机未发生故障时是吸合状态,常开触点闭合、常闭触点断开;在保护器未接通工作电源或虽接通工
       作电源但电动机发生故障时是非吸合状态,常开触点断开、常闭触点闭合。
     电动机保护器接线端子图

IA1、IA2、IB1、IB2、IC1、IC2是检测A、B、C相电流的信号接线端子,L、N是电动机保护器工作电源的接线端子,O11、O12是电动机保护器内部继电器触点的接线端子。
       DC+、GND是外部DC 24V电源的正、负接线端子。DI1是清除故障输入信号接线端子。DO1、DO2、DO3、DO4、DO5、DO6分别是接地、短路、缺相、堵转/过载、电流不平衡、欠
       载故障输出信号接线端子、DO7是故障预警输出信号接线端子、DO8是故障报警输出信号接线端子。
DO1 DO2 DO3 DO4 DO5 DO6
接地 短路 缺相 堵转/过载 电流不平衡 欠载
       当电动机发生接地、短路、缺相、堵转/过载、电流不平衡、欠载故障时,对应的DO信号输出低电平,故障预警输出信号DO7也同时输出低电平,当故障持续到设定的报警时
       间,继电器触点O11、O12断开停止电动机运行,故障报警输出信号DO8输出低电平。

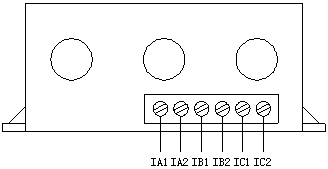

AMDP-□/C521 系列保护器主单元接线端子图 AMDP-□/C521 系列保护器电流检测单元接线端子图
     电动机保护器接线方法
       将电动机主电路A、B、C相电源线分别穿过电动机保护器电流检测单元的穿线孔;将电动机保护器的L、N接线端子接到AC 220V电源上;将电动机保护器的O11、O12接线端子
       串接于电动机控制接触器线圈回路中。用屏蔽双绞线分别连接电动机保护器主单元及电流检测单元的IA1、IA2、IB1、IB2、IC1、IC2。
       DO1-DO8、DI1,连接继电器、开关电气原理如“AMDP-□/C521 系列电动机保护器DO连接继电器电气原理图”所示;连接PLC电气原理如“AMDP-□/C521 系列电动机保护器DO
       连接PLC电气原理图”所示。
       特别需要注意,电流检测单元与电流互感器电气特性相同,电动机运行时,连接主单元和电流检测单元的IA1、IA2、IB1、IB2、IC1、IC2导线是不许断开的。

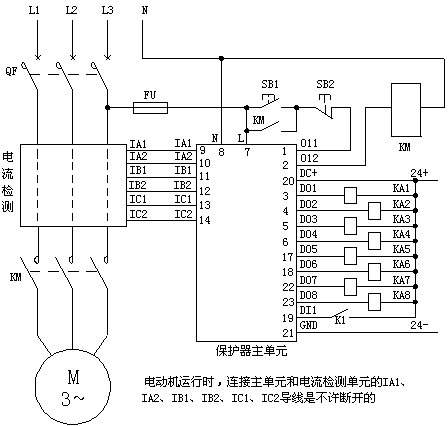

       在“AMDP-□/C521 系列电动机保护器DO连接继电器电气原理图”中,KA1-KA8是连接DO1-DO8的继电器线圈,每个线圈的电阻应大于300Ω,由于DO1-DO8内部已有续流二极管,
       所以KA1-KA8不用再接续流二极管。DC+、GND是外部为电动机保护器DI、DO提供的DC 24V的正、负极接线端子。K1是清除故障状态开关接点,当电动机发生故障后,K1闭合一
       下再断开,就可清除电动机保护器保持的故障状态,电动机可重新起动。
       在“AMDP-□/C521 系列电动机保护器DO连接PLC电气原理图”中,电动机保护器的DO1-DO8连接PLC输入模块的DI1-DI8通道,电动机保护器的DI1连接PLC输出模块的DO1通道,
       PLC输入模块DI1-DI8的公共端子COM1连接DC 24V的正极,PLC输出模块DO1的公共端子COM2连接DC 24V的负极。
       PLC输出模块的DO1,平时应输出低电平,对电动机保护器的DI1没有影响,当电动机发生故障后,DO1输出高电平再输出低电平(正脉冲)清除电动机保护器故障状态,电动机
       可重新起动。
       电动机保护器的DO1-DO8在电动机没有故障时,输出高电平,PLC输入模块的DI1-DI8没有故障信号输入,当电动机发生接地、短路、缺相、堵转/过载、电流不平衡、欠载故障
       时,对应的故障类型输出信号(DO1-DO6中的1个)及故障预警输出信号DO7输出低电平,PLC输入模块的DI1-DI6有对应的故障信号输入、DI7输入故障预警信号,当故障持续到
       设定的报警时间,故障报警输出信号DO8输出低电平,PLC输入模块的DI8输入故障报警信号。
AMDP-□/C521 系列电动机保护器DO连接继电器电气原理图 AMDP-□/C521 系列电动机保护器DO连接PLC电气原理图

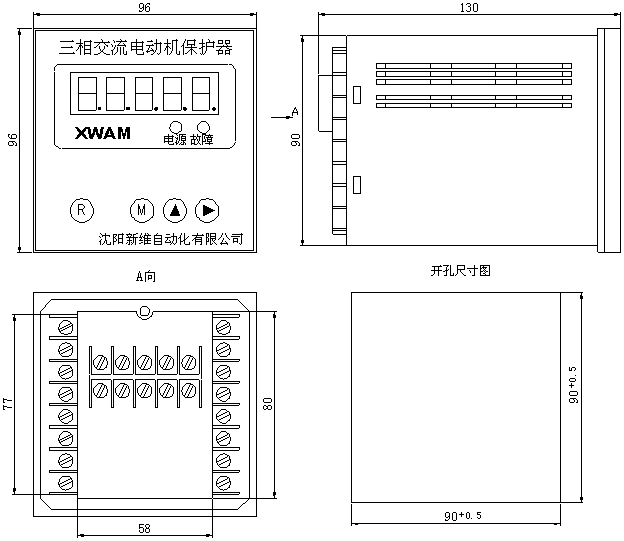

  AMDP-□/C521 系列电动机保护器主单元外形及安装尺寸
AMDP-□/C521 系列电动机保护器主单元外形及安装孔尺寸
  AMDP-□/C521 系列电动机保护器电流检测单元外形及安装尺寸

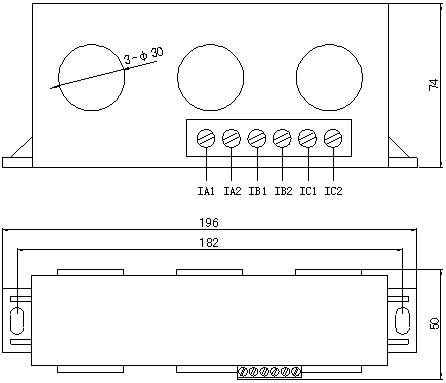

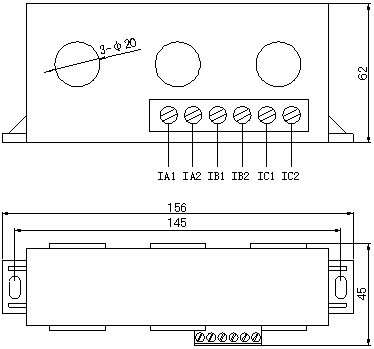

穿线孔直径 Φ20mm 的电流检测单元外形及安装尺寸 穿线孔直径 Φ30mm 的电流检测单元外形及安装尺寸
