在沈阳新维自动化有限公司网站 http:// WWW.SY-XINWEI.COM 的“资料下载”栏目有更详细、不断更新的《电动机保护器使用说明书》、《电动机保护器选型手册》、《电动机保护器使用手册》、《电动机保护器通讯技术手册》、《电动机保护器应用技术手册》等电子版资料,欢迎下载使用。
AMDP-□/C20□ 系 列 电 动 机 保 护 器
  AMDP-□/C20□ 系列电动机保护器特点
       AMDP-□/C20□ 系列电动机保护器,在电动机正常运行时,显示电动机的 A、B、C 相电流;当电动机发生接地、短路、缺相、堵转、电流不平衡、过载故障时,断开保护器
       内部继电器触点停止电动机运行(故障指示灯亮),同时显示故障代码指示电动机的故障类型,并且显示电动机发生故障时的A、B、C 相电流值。
       AMDP-□/C20□ 系列电动机保护器配有RS-485、MODBUS通讯接口,通过设置参数可改变通讯站地址、停止位、校验位、波特率,同一网段最多可接32个站。
  AMDP-□/C20□ 系列电动机保护器技术数据
AMDP-□/C20□ 系列电动机保护器数据
 电动机保护器型号
AMDP-0.5/C20□
AMDP-1/C20□
AMDP-2/C20□
AMDP-5/C20□
AMDP-10/C20□
AMDP-20/C20□
AMDP-50/C20□
AMDP-100/C20□
AMDP-150/C20□
AMDP-200/C20□
 最大工作电流(A) 0.55 1.1
2.3
5.5
11
23
55
110
165
220
 最小工作电流(A) 0.1 0.2
0.4
1
2
4
10
20
30
40
 电动机最大功率(KW) 0.22 0.4
1.1
2.2
4
11
22
45
75
110
 电动机最小功率(KW) 0.055 0.11
0.22
0.55
1.1
2.2
5.5
11
18.5
22
 电动机电源穿线孔Φ(mm)
20
20
20
20
20
20
20
20
30
30

          注:表中电动机的额定电压为380V,电动机因型号、极数的不同,相同功率的额定电流会有不同,选用电动机保护器时应以电动机工作电流值为准。
          保  护  功  能:缺相、短路、接地、堵转、过载、电流不平衡;

          适  用  范  围:额定电压不高于1140V,频率为50Hz或60Hz的三相交流电动机;
          工  作  电  源:AC 85V — 265V、DC 85V — 265V;
          功  率  消  耗:小于 2W;
          采  集  精  度:0.5;
          环  境  温  度:- 20℃ — 50℃;
          连  接  电  缆:连接主单元与电流检测单元,6×0.3mm2 × 2.2m 双绞屏蔽电缆;
          继 电 器 触 点:AMDP-□/C201:1常开、常闭触点,AC 250V/10A(阻性负载)、DC 30V/10A;
                         AMDP-□/C202:2常开、常闭触点,AC 220V/5A(阻性负载)、DC 30V/5A;
  AMDP-□/C20□ 系列电动机保护器前面板组成
    LED 数码管显示区
       LED 数码管显示区有5位LED数码管,显示电动机的三相电流、故障代码及电动机保护器参数。
       LED 数码管显示电动机的A、B、C相电流,最左边LED数码管分别以A、B、C表示A、B、C相电流,其余四位LED数码管显示A、B、C相电流数值。
       在检查、修改电动机保护器参数时,LED数码管显示参数的参数号及参数值,最左边的1位LED数码管显示参数号,其余4位LED数码管显示参数的数值。
    键盘操作区
       R键:复位键,当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行,在电动机正常运行时,不应进行复位操作。

       M键:
存储键,检查、修改电动机保护器参数时先按M键,按一次M键,保存当前显示的参数,并调出后一个或前一个参数,如果参数号位LED数码管右下脚的小数点亮就调
            前一个参数,否则调出后一个参数。参数修改后,须按M键,新修改的参数才能被保存,如果按M键,没有调出后一个或前一个参数,新修改的参数也就没有被保存,是
            因为新修改的参数数据错误,须修正后再按M键。

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键
       ▲键:数据位增值键,每按一次▲键,选定数据位数字加1(数据位数字右下角的小数点亮),当所选定数据位的数字是9时,再按▲键数字变为0。

序 号 操  作  前 操    作 操  作  后
1 按一次 ▲ 键
2 按一次 ▲ 键
3 按一次 ▲ 键
       ►键:标志位移动键。在检查、修改参数时,LED数码管右下脚的小数点是标志位,每按一次键,表示标志位的小数点就向右移动1位,当标志位小数点移到最右边一位时,
             再按键,标志位小数点就移到左边数第一位。

序 号 操  作  前 操    作 操  作  后
1 按一次 ► 键
2 按一次 ► 键
       检查、修改参数时,5位LED数码管最左边的1位是参数号,其余4位是数据位。LED数码管右下脚的小数点是标志位,哪一位LED数码管右下脚的小数点被点亮,该位就被选中,
       如果被选中的是数据位,按一次▲键,该位的数字就加1;如果被选中的是参数号位,按M键就调出前一个参数,如果被选中的不是参数号位,按M键就调出后一个参数。
  AMDP-□/C20□ 系列电动机保护器故障代码及参数
     电动机故障代码含义
       (1)、EE01:接地;      (2)、EE02:短路;      (3)、EE03:缺相;      (4)、EE04:堵转;      (5)、EE05:电流不平衡;      (6)、EE06:过载。
     AMDP-□/C20□ 系列电动机保护器设置参数
       参数1:设置电动机工作电流,AMDP–0.5/C、AMDP–1/C、AMDP–2/C 保护器的电流设置值每单位0.01A;其它每单位0.1A;设置范围是电动机保护器额定值的0.2 - 1.1倍,
              出厂设置值是电动机保护器的0.8倍。
       参数2:设置电动机起动过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
              设置范围:1-300,出厂设置值:30 。
       参数3:设置电动机运行过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
              设置范围:1-300,出厂设置值:20 。
       参数4:设置电动机1相过载(1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:4800。
       参数5:设置电动机2相过载(2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:3600。
       参数6:设置电动机过载一(3相电流大于1倍且小于1.25倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:2400。
       参数7:设置电动机过载二(3相电流大于1.25且小于1.5倍参数1设置值)、不平衡一(2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设
              置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:600。
       参数8:设置电动机过载三(3相电流大于1.5倍且小于2倍参数1设置值)、不平衡二(2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍参数1设置值)
              保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:300。
       参数9:设置电动机过载四(3相电流大于2倍且小于3倍参数1设置值)、不平衡三(2相或1相电流大于2倍且小于3倍、另1相或2相电流大于1.25倍且小于1.5倍参数1设置值)
              保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:80。
       参数A:设置电动机过载五(3相电流大于3倍且小于4倍参数1设置值)、不平衡四(2相或1相电流大于3倍且小于4倍、另1相或2相电流大于1.5倍且小于2倍参数1设置值)保护
              时间,每单位0.1秒,设置范围:1-9999,出厂设置值:40。
       参数B:设置自复位功能及自复位时间,参数B的出厂设置值为 B = 0000(无自复位功能),当将参数B设为 B = 1×××时,电动机保护器具有自复位功能,×××是1-999
              分钟的自复位时间。

       参数E:设置通讯参数,以E4E3E2E1四位十进制数表示E参数值,E1、E2、E3、E4分别是右边数第1、2、3、4位十进制数。E4是MODBUS、RS-485通讯协议选择位,E4 = 1,
              MODBUS通讯;E4 = 0,RS-485通讯。E3、E2、E1分别设置通讯的波特率、校验位、停止位。E3为1、2、3、4、5、6、7、8、9分别表示波特率为300、600、1200、2400、
              4800、9600、19200、38400、57600 BPS;E2为0、1、2分别表示无校验、偶校验、奇校验;E1为0、1分别表示1个停止位、2个停止位。出厂时E参数为0600。
       参数F:设置通讯站地址,范围为01-99,出厂时F参数为06。
       参数0:设置是否恢复 2、3、4、5、6、7、8、9、A、B、E、F号参数出厂设置值,设置值:0000、1111,输入0000,不恢复2、3、4、5、6、7、8、9、A、B、E、F号参数出
              厂设置值;输入1111,恢复2、3、4、5、6、7、8、9、A、B、E、F号参数出厂设置值。
     AMDP-□/C20□ 系列电动机保护器其它保护参数
       AMDP-□/C20□ 系列电动机保护器的其它参数都使用优化的缺省值,且不能重新设置。
       1、短路保护时间:0.3秒;
       2、接地保护时间:0.6秒;
       3、缺相保护时间:0.6秒;
     AMDP-□/C20□ 系列电动机保护器参数注释
       1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达,具体要看其后的数据范围;
       2、参数2、参数3是堵转保护时间,电动机起动30秒内,使用参数2进行堵转保护;电动机起动30秒后,使用参数3进行堵转保护。
       3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障,保护器跳闸后报EE06(过载);发生过载六故障,保护器跳闸后报EE04(堵转);
       4、电动机发生不平衡一、不平衡二、不平衡三、不平衡四故障,保护器跳闸后报 EE05(电流不平衡);发生不平衡五故障,保护器跳闸后报EE04(堵转)。
  AMDP-□/C20□ 系列电动机保护器 RS-485、MODBUS 通讯接口
       AMDP-□/C20□ 系列电动机保护器配有RS-485通讯接口,可以与DCS、PLC、上位计算机等可在RS-485通讯网络中作主站的设备进行MODBUS、RS-485通讯。在RS-485通讯网络
       中,AMDP-□/C20□ 系列电动机保护器是从站。
       数据格式:1个起始位、8个数据位、1个校验位(奇校验、偶校验、无校验)、1个或2个停止位;
       通讯速率:300、600、1200、2400、4800、9600、19200、38400、57600 BPS;
       网站数量:在同一网段中,可连接32台配有RS-485通讯接口的电动机保护器;
       通讯距离:通讯距离与数据传输速率相关,在波特率为 9600 BPS的速率下,可达1Km。
       通讯功能:MODBUS、RS-485通讯功能的详细资料请参考《 电动机保护器 MODBUS 通讯技术手册 》(AMDP、AMDG)、《 电动机保护器 RS-485 通讯技术手册 》(AMDP、
                  AMDG)。
  AMDP-□/C20□ 系列电动机保护器的接线
       AMDP-□/C20□ 系列电动机保护器的继电器,在保护器接通工作电源且电动机未发生故障时是吸合状态,常开触点闭合、常闭触点断开;在保护器未接通工作电源或虽接通工
       作电源但电动机发生故障时是非吸合状态,常开触点断开、常闭触点闭合。
     电动机保护器接线端子图
       IA1、IA2、IB1、IB2、IC1、IC2是检测A、B、C相电流的信号接线端子,L、N是电动机保护器工作电源的接线端子,O11、O12是电动机保护器内部继电器触点的接线端子。A、B
       是RS-485通讯接线端子。
AMDP-□/C201 系列保护器主单元接线端子图 AMDP-□/C202 系列保护器主单元接线端子图
AMDP-□/C20□ 系列保护器电流检测单元接线端子图
     电动机保护器接线方法
       将电动机主电路A、B、C相电源线分别穿过电动机保护器电流检测单元的穿
       线孔;将电动机保护器的 L、N 接线端子接到 AC 220V 电源上;将电动机
       保护器的O11、O12接线端子串接于电动机控制接触器线圈回路中。用屏蔽
       线分别连接电动机保护器主单元及电流检测单元的IA1、IA2、IB1、IB2、
       IC1、IC2;将A、B接到RS-485通讯网络。
       特别需要注意,电流检测单元与电流互感器电气特性相同,电动机运行时,
       连接主单元和电流检测单元的IA1、IA2、IB1、IB2、IC1、IC2导线是不许
       断开的。

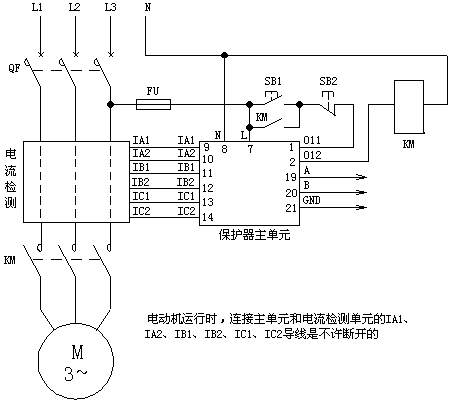

                                                                                       AMDP-□/C20□ 系列电动机保护器应用电气原理图
  AMDP-□/C20□ 系列电动机保护器主单元外形及安装尺寸
AMDP-□/C20□ 系列电动机保护器主单元外形及安装孔尺寸
  AMDP-□/C20 系列电动机保护器电流检测单元外形及安装尺寸
穿线孔直径 Φ20mm 的电流检测单元外形及安装尺寸 穿线孔直径 Φ30mm 的电流检测单元外形及安装尺寸
