保护器规格型号 保护器外形展示 保护器选型导航 保护器选用要点 联系方式
  PROFIBUS 通讯 MODBUS 通讯 RS-485 通讯 4-20mA 输出 运行状态输出

在沈阳新维自动化有限公司网站 http:// WWW.SY-XINWEI.COM 的“资料下载”栏目有更详细、不断更新的《电动机保护器使用说明书》、《电动机保护器选型手册》、《电动机保护器使用手册》、《电动机保护器通讯技术手册》、《电动机保护器应用技术手册》等电子版资料,欢迎下载使用。
        AMDP-X/E00□ 系列
        AMDP-X/E01□ 系列
        AMDP-X/E02□ 系列
        AMDP-X/E05□ 系列
        AMDP-X/E10□ 系列
        AMDP-X/E11□ 系列
        AMDP-X/E12□ 系列
        AMDP-X/E15□ 系列
        AMDP-X/E20□ 系列
        AMDP-X/E21□ 系列
        AMDP-X/E22□ 系列
        AMDP-X/E25□ 系列
        AMDP-X/E30□ 系列
        AMDP-X/E31□ 系列
        AMDP-X/E32□ 系列
        AMDP-X/E35□ 系列
        AMDP-X/E40□ 系列
        AMDP-X/E41□ 系列
        AMDP-X/E42□ 系列
        AMDP-X/E45□ 系列
        AMDP-X/E501 系列
        AMDP-X/E511 系列
        AMDP-X/E521 系列
        AMDP-X/E551 系列
        AMDP-X/E601 系列
        AMDP-X/E611 系列
        AMDP-X/E621 系列
        AMDP-X/E651 系列
        AMDP-X/E701 系列
        AMDP-X/E711 系列
        AMDP-X/E721 系列
        AMDP-X/E751 系列
        AMDP-X/E801 系列
        AMDP-X/E811 系列
        AMDP-X/E821 系列
        AMDP-X/E851 系列
主要特点:DSP 为核心,数字设定、数字显示,保护功能完备、保护性能可靠。按键设置保护参数,
           5位LED数码管显示三相及零序电流、故障代码、保护参数。外接通用电流互感器。可选
           零序、欠载保护功能,可选 4-20mA 模拟量输出,可选RS-485通讯接口、MODBUS通讯接
           口、PROFIBUS通讯接口,可选故障类型输出信号、运行状态输出信号
           AMDP-X/E0□□ 系列电动机保护器无通讯接口,无4-20mA模拟量输出,无电动机故障类
           型、运行状态输出信号。
           AMDP-X/E1□□ 系列电动机保护器配有4路与保护电路、采集电路及 DSP 隔离的 4-20mA
           模拟量输出,通过设置参数可改变4-20mA模拟量表示的电动机A、B、C相电流范围。
           AMDP-X/E2□□ 系列电动机保护器配有RS-485、MODBUS通讯接口,通过设置参数可改变
           通讯站地址、停止位、校验位、波特率,同一网段最多可接32个站。
           AMDP-X/E3□□ 系列电动机保护器配有PROFIBUS通讯接口,可与具有PROFIBUS通讯接口
           的S7-300、S7-400等PLC、计算机、DCS连接,构成PROFIBUS网络,可充分利用STEP7、
           WINCC等软件资源。
           AMDP-X/E4□□ 系列电动机保护器配有RS-485、MODBUS 通讯接口,并配有4路与保护电
           路及DSP隔离、参数可设置电流范围的4-20mA模拟量输出。
           AMDP-X/E5□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号和1个清除故障状态输入信号。
           AMDP-X/E6□□ 系列电动机保护器配有5个电动机状态输出信号,1个选通、1个清除故障状态输入信号。
           AMDP-X/E7□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号,1个清除故障状态输入信号;
           2路与采集、保护电路及DSP隔离、参数可设置电流范围的4-20mA输出。
           AMDP-X/E8□□ 系列电动机保护器配有5个电动机状态输出信号,1个选通、1个清除故障状态输入信号;4路与采集、保护
           电路及DSP隔离、参数可设置电流范围的4-20mA输出。
基本保护功能:接地、短路、缺相、堵转、电流不平衡、过载;
可选保护功能
:零序、欠载;
适 用 范 围:额定电压不高于1140V,频率为50Hz、60Hz的三相交流电动机;
工 作 电 压
:AC 85V — 265V、DC 85V — 265V;
技 术 数 据:(型号只列出了AMDP-X/E□□□中的X)
功 率 消 耗:小于 2W;
采 集 精 度:0.5;
环 境 温 度:- 20℃ — 50℃;
  电流互感器一次电流(A)
100
150
200
300
400
500
600
800
1000
1200
1600
  最大设定电流(A)
100
150
200
300
400
500
600
800
1000
1200
1600
  最小设定电流(A)
20
30
40
60
80
100
120
160
200
240
320
  电动机最大功率(KW)
45
75
110
160
200
250
315
355
500
600
800
  电动机最小功率(KW)
11
15
22
30
45
55
75
90
110
132
160

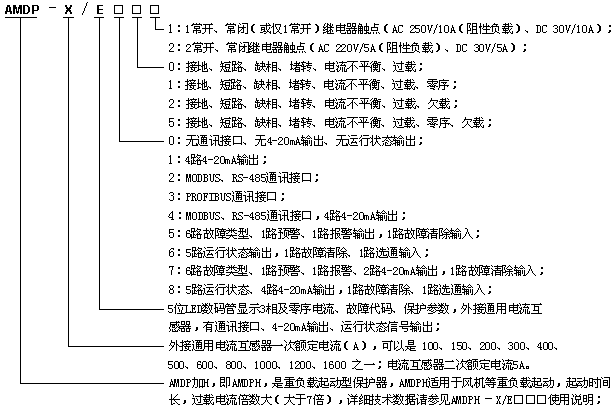

   型 号 说 明
