主要特点：DSP为核心，数字设定、数字显示，保护功能完备、保护性能可靠。按键设置保护参数，5位LED数码管
显示三相电流、零序电流、电压、故障代码、保护参数。可选零序、欠载、过压、欠压保护功能，可选4-20mA模拟
量输出，可选RS-485通讯接口、MODBUS通讯接口、PROFIBUS 通讯接口，可选故障类型输出信号、运行状态输出号。
AMDP-□/D0□□ 系列电动机保护器无通讯接口，无 4-20mA 模拟量输出，无电动机故障类型、运行状态输出信号。
AMDP-□/D1□□ 系列电动机保护器配有4路与保护电路及DSP隔离的4-20mA模拟量输出，通过设置参数可改变
4-20mA模拟量表示的电动机A、B、C相电流范围。
AMDP-□/D2□□ 系列电动机保护器配有 RS-485、MODBUS 通讯接口，通过设置参数可改变通讯站地址、停止位、
校验位、波特率，同一网段最多可接32个站。
AMDP-□/D3□□ 系列电动机保护器配有PROFIBUS通讯接口，可与具有PROFIBUS通讯接口的S7-300、S7-400等PLC、
计算机、DCS连接，构成PROFIBUS网络，可充分利用STEP7、WINCC等软件资源。
AMDP-□/D4□□ 系列电动机保护器配有RS-485、MODBUS 通讯接口，并配有4路与保护电路及 DSP隔离、参数可设
置电流范围的4-20mA模拟量输出。
AMDP-□/D5□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号和1个清除故障状态输
入信号。
AMDP-□/D6□□ 系列保护器配有5个电动机状态输出信号，1 个选通、1个清除故障状态输入信号。
AMDP-□/D7□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号，1个清除故障状态输
入信号；2路与采集、保护电路及DSP隔离、参数可设置电流范围的4-20mA输出。
AMDP-□/D8□□ 系列电动机保护器配有 5 个电动机状态输出信号，1个选通、1个清除故障状态输入信号；4路与
采集、保护电路及DSP隔离、参数可设置电流范围的4-20mA输出。
基本保护功能：接地、短路、缺相、堵转、电流不平衡、过载； 功率消耗：小于 2W； |
|
|
可选保护功能：零序、欠载、过压、欠压； 环境温度：- 20℃ — 50℃；
适用范围：额定电压不高于1140V，频率为50Hz、60Hz的三相交流电动机； 采集精度：0.5；
工作电压：AC 85V — 265V、DC 85V — 265V；

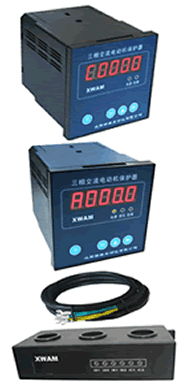

连接电缆：连接主单元与电流检测单元，6×0.3mm2 × 2.2m 电缆；
技术数据：(型号省略了AMDP-□/D□□□中的□□□) |
|
电动机保护器型号 |
AMDP-0.5/D |
AMDP-1/D |
AMDP-2/D |
AMDP-5/D |
AMDP-10/D |
AMDP-20/D |
AMDP-50/D |
AMDP-100/D |
AMDP-150/D |
AMDP-200/D |
|
最大设定电流(A) |
0.55 |
1.1 |
2.3 |
5.5 |
11 |
23 |
55 |
110 |
165 |
220 |
|
最小设定电流(A) |
0.1 |
0.2 |
0.4 |
1 |
2 |
4 |
10 |
20 |
30 |
40 |
|
电机最大功率(KW) |
0.22 |
0.4 |
1.1 |
2.2 |
4 |
11 |
22 |
45 |
75 |
110 |
|
电机最小功率(KW) |
0.055 |
0.11 |
2.2 |
0.55 |
1.1 |
2.2 |
5.5 |
11 |
18.5 |
22 |
|
电源穿线孔Φ(mm) |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
30 |
30 |
|
| 型号说明： |
 |
|
