在沈阳新维自动化有限公司网站 http:// WWW.SY-XINWEI.COM 的“资料下载”栏目有更详细、不断更新的《电动机保护器使用说明书》、《电动机保护器选型手册》、《电动机保护器使用手册》、《电动机保护器通讯技术手册》、《电动机保护器应用技术手册》等电子版资料，欢迎下载使用。
AMDL-□/O07□ 系 列 电 动 机 保 护 器
  AMDL-□/O07□ 系列电动机保护器特点
       AMDL-□/O07□ 系列电动机保护器，在电动机正常运行时，显示电动机的 A、B、C 相电流、零序电流及电压；当电动机发生接地、短路、缺相、堵转、电流不平衡、过载、
       零序、欠载、过压、欠压故障时，通过断开保护器内的继电器触点停止电动机运行（故障指示灯亮），同时显示故障代码指示电动机的故障类型，并且还显示发生故障时的
       A、B、C 相电流、零序电流及电压值。
  AMDL-□/O07□ 系列电动机保护器技术数据
AMDL-□/007□ 系列电动机保护器数据
 电动机保护器型号
AMDL-0.5/007□
AMDL-1/007□
AMDL-2/007□
AMDL-5/007□
AMDL-10/007□
AMDL-20/007□
AMDL-50/007□
AMDL-100/007□
AMDL-150/007□
AMDL-200/007□
 最大工作电流（A） 0.55 1.1
2.3
5.5
11
23
55
110
165
220
 最小工作电流（A） 0.1 0.2
0.4
1
2
4
10
20
30
40
 电动机最大功率（KW） 0.22 0.4
1.1
2.2
4
11
22
45
75
110
 电动机最小功率（KW） 0.055 0.11
0.22
0.55
1.1
2.2
5.5
11
18.5
22
 电动机电源穿线孔Φ（mm）
15
15
15
15
15
15
15
15
29
29
          注：表中电动机的额定电压为380V，电动机因型号、极数的不同，相同功率的额定电流会有不同，选用电动机保护器时应以电动机工作电流值为准。
          保  护  功  能：缺相、短路、接地、堵转、过载、电流不平衡、零序、欠载、过压、欠压；                         功  率  消  耗：小于 2W；
          适  用  范  围：额定电压不高于1140V，频率为50Hz或60Hz的三相交流电动机；                                    采  集  精  度：1.0；
          工  作  电  压：AC 85V — 265V（工作电源也是过压、欠压保护的电压信号）；                                   环  境  温  度：- 20℃ — 50℃；
          检  测  电  压：AC 0 — 300V（检测工作电源电压，电压显示值可由参数设为检测值的1、1.732、3倍）；            零序电流输入阻抗：小于 1Ω；
          继 电 器 触 点：AMDL-□/O071：1常开、常闭触点，AC 250V/10A（阻性负载）、DC 30V/10A；
                            AMDL-□/O072：2常开、常闭触点（AC 220V/5A（阻性负载）、DC 30V/5A）；
                            AMDL-□/O073：独立2常开触点（AC 220V/5A（阻性负载）、DC 30V/5A）；
                            AMDL-□/O074：独立的1常开、1常闭触点（AC 220V/5A（阻性负载）、DC 30V/5A）
100A及小于100A的AMDL-□/O07□系列电动机保护器 150A、200A的AMDL-□/O07□系列电动机保护器
  AMDL-□/O07□ 系列电动机保护器前面板组成
    LED 数码管显示区
        LED 数码管显示区有4位LED数码管，显示电动机的三相、电压、零序电流、故障代码及电动机保护器参数 。
        LED 数码管显示电动机的A、B、C相、电压、零序电流，最左边LED数码管分别以A、B、C、U、L表示A、B、C相、电压、零序电流，其余三位LED数码管显示A、B、C相、电压、
        零序电流数值。
        在检查、修改电动机保护器参数时，LED数码管显示参数的参数号及参数值，左边的1位LED数码管显示参数号，其余3位LED数码管显示参数的数值。
    键盘操作区
        R键：复位键，当需要复位操作时按R键，复位操作会使单片机重新初始化、电动机停止运行，在电动机正常运行时，不应进行复位操作。
        M键：存储键，检查、修改电动机保护器参数时先按M键，按一次M键，保存当前显示的参数，并调出后一个或前一个参数，如果参数号位 LED数码管右下脚的小数点亮就调出
             前一个参数，否则调出后一个参数。参数修改后，须按M键，新修改的参数才能被保存，如果按M键，没有调出后一个或前一个参数，新修改的参数也就没有被保存，是
             因为新修改的参数数据错误，须修正后再按M键。

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键
       ▲键：数据位增值键，每按一次▲键，选定数据位数字加1（数据位数字右下角的小数点亮），当所选定数据位的数字是9时，再按▲键数字变为0。

序 号 操  作  前 操    作 操  作  后
1 按一次 ▲ 键
2 按一次 ▲ 键
3 按一次 ▲ 键
       ►键：标志位移动键。在检查、修改参数时，LED数码管右下脚的小数点是标志位，每按一次►键，表示标志位的小数点就向右移动1位，当标志位小数点移到最右边一位时，
             再按►键，标志位小数点就移到左边数第一位。

序 号 操  作  前 操    作 操  作  后
1 按一次 ► 键
2 按一次 ► 键
       检查、修改参数时，4位LED数码管最左边的1位是参数号，其余3位是数据位。LED数码管右下脚的小数点是标志位，哪一位LED数码管右下脚的小数点被点亮，该位就被选中，
       如果被选中的是数据位，按一次▲键，该位的数字就加1；如果被选中的是参数号位，按M键就调出前一个参数，如果被选中的不是参数号位，按M键就调出后一个参数。
  AMDL-□/O07□ 系列电动机保护器故障代码及参数
    电动机故障代码含义
       (1)、EE01：接地；      (2)、EE02：短路；      (3)、EE03：缺相；      (4)、EE04：堵转；      (5)、EE05：电流不平衡；      (6)、EE06：过载；
       (7)、EE07：欠载；      (8)、EE08：过压；      (9)、EE09：欠压。
    AMDL-□/O07□ 系列电动机保护器设置参数
       参数1：设置电动机工作电流，AMDL–0.5、AMDL–1、AMDL–2系列电动机保护器的电流设置值每单位0.01A；AMDL–5、AMDL–10、AMDL–20系列电动机保护器的电流设置
              值每单位0.1A；AMDL–50、AMDL–100、AMDL–150、AMDL–200 系列电动机保护器的电流设置值每单位1A。设置范围是电动机保护器额定值的0.2 - 1.1倍，出厂
              设置值是电动机保护器的0.8倍。
       参数2：设置电动机起动过载六（电流大于4倍参数1设置值）保护时间，每单位0.1秒，设置范围：1-300，出厂设置值：30。
              参数2设置的数值是电动机起动电流大于参数1设置值4倍时的保护动作时间；当电动机起动电流小于4倍且大于3倍参数1设置值时，保护动作时间是参数2设置数值
              的2倍；当电动机起动电流小于3倍且大于2倍参数1设置值时，保护动作时间是参数2设置数值的4倍。
       参数3：设置电动机运行过载六（电流大于4倍参数1设置值）保护时间，每单位0.1秒，设置范围：1-300，出厂设置值：20。
              参数3设置的数值是电动机运行电流大于参数1设置值4倍时的保护动作时间；当电动机运行电流小于4倍且大于3倍参数1设置值时，保护动作时间是参数3设置数值
              的2倍；当电动机运行电流小于3倍且大于2倍参数1设置值时，保护动作时间是参数3设置数值的4倍。
       参数4：设置电动机欠载电流，设置范围是保护器额定值的0.1-1倍，出厂设置值是参数1出厂设置值的0.5倍。设置电动机欠载电流时，AMDL–0.5、AMDL–1、AMDL–2 保
              护器的电流设置值每单位0.01A；5A、10A、20A 电动机保护器每单位 0.1A； 50A、100A、150A、200A 电动机保护器每单位 1A。
       参数5：设置电动机欠载保护时间，每单位1秒，设置范围：1- 999，出厂设置值：10。
       参数6：设置电动机过电压（电压显示值）数值，每单位1V，出厂设置值：437。
       参数7：设置电动机过压保护时间，每单位1秒，设置范围：1- 999，出厂设置值：3。
       参数8：设置电动机欠电压（电压显示值）数值，每单位1V，出厂设置值：323。
       参数9：设置电动机欠压保护时间，每单位1秒，设置范围：1- 999，出厂设置值：10。
       参数B：设置自复位功能及自复位时间，参数B的出厂设置为 B = 000（无自复位功能），当将参数B设为 B = 1×× 时，保护器开启自复位功能，××是 1-99 分钟的自
              复位时间。
       参数C：设置电压倍数，电压、零序电流显示功能，以C3C2C1四位十进制数表示C参数值，C1、C2分别是C参数右边数第一位、第二位十进制数。C1 是显示电压、零序电流
              设置位C1=0，显示电压、零序电流；C1=1，不显示电压；C1=2，不显示零序电流；C1=3，不显示电压、零序电流，只显示A、B、C相电流。C2是电压显示值与检测
              值倍数设置位，C2可设为0、1、2这3个数之一，C2=0倍数是1，电压显示值与检测值相等；C2=1倍数是1.732，如检测电压是220V则显示380V；C2=2倍数是3，如检
              测电压是220V则显示660V；C参数出厂设置值：000 。
       参数L：设置零序保护电流，每单位1mA，设置范围是1 - 220，出厂设置值：50。
       参数P：设置零序保护时间，每单位0.1秒，设置范围：1- 999，出厂设置值：10。
    AMDL-□/O07□ 系列电动机保护器其它保护参数
       AMDL-□/O07□系列电动机保护器的其它参数都使用优化的缺省值，且不能重新设置。
       1、短路保护时间：0.3秒；
       2、接地保护时间：0.6秒；
       3、缺相保护时间：0.6秒；
       4、1相过载（1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值）保护时间：480秒；
       5、2相过载（2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值）保护时间：360秒；
       6、过载一（3相电流大于1倍且小于1.25倍参数1设置值）保护时间：240秒；
       7、过载二（3相电流大于1.25且小于1.5倍参数1设置值）保护时间：60秒；
       8、过载三（3相电流大于1.5倍且小于2倍参数1设置值）保护时间：30秒；
       9、不平衡一（2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设置值）保护时间：60秒；
       10、不平衡二（2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25 倍参数1设置值）保护时间：30秒；
     AMDL-□/O07□ 系列电动机保护器参数注释
       1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达，具体要看其后的数据范围；
       2、参数2、参数3是堵转保护时间，电动机起动30秒内，使用参数2进行堵转保护；电动机起动30秒后，使用参数3进行堵转保护。
       3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障，保护器跳闸后报EE06（过载）；发生过载六故障，保护器跳闸后报EE04（堵转）；
  AMDL-□/O07□系列电动机保护器零序电流保护功能
       AMDL-□/O07□ 系列电动机保护器既有接地保护功能，又有零序电流保护功能（需外接LJ型零序电流互感器），对于电动机绕组绝缘损坏经电动机外壳产生接地电流或位于
       电动机保护器下端的主电路电缆线绝缘损坏产生接地电流，电动机保护器的接地保护功能都会进行保护，当接地电流大于参数1设定的电流值时，电动机保护器0.6秒保护动
       作，对于变压器中性点接地的供电系统，电动机保护器完全可以对发生上述事故的电动机进行保护。但是，对于变压器中性点不接地的供电系统，电动机绕组或主电路电缆
       线绝缘损坏产生的接地电流是很小的，电动机保护器的接地保护功能是不能发挥作用的。
       AMDL-□/O07□ 系列电动机保护器的零序电流保护与接地保护共用故障号EE01表示，当AMDL-□/O07□系列电动机保护器外接 LJ 型零序电流互感器时，零序电流保护功能起
       保护作用；不接 LJ 型零序电流互感器时，接地保护功能起保护作用。
  AMDL-□/O07□ 系列电动机保护器的接线
       AMDL-□/O07□系列电动机保护器的继电器，在保护器接通工作电源且电动机未发生故障时是吸合状态，常开触点闭合、常闭触点断开；在保护器未接通工作电源或虽接通
       工作电源但电动机发生故障时是非吸合状态，常开触点断开、常闭触点闭合。
    电动机保护器接线端子图
     1．AMDL-□/O071 系列电动机保护器接线端子图
      （1）、100A及小于100A的AMDL-□/O071系列电动机保护器接线图
              AMDL-□/O071系列电动机保护器100A及小于100A接线端子图如下，1、2是工作电源接线端子，3、4是LJ型零序电流互感器接线端子，7、8是内部继电器触点的接线端子。
       （2）、150A及200A的AMDL-□/O071系列电动机保护器接线图
              AMDL-□/O071系列电动机保护器150A、200A接线端子图如下，1、2是工作电源接线端子，3、4是LJ型零序电流互感器接线端子，9、10是内部继电器触点的接线端子。
AMDL-□/O071系列电动机保护器100A及小于100A接线端子图
AMDL-□/O071系列电动机保护器150A及200A接线端子图
     2．AMDL-□/O072 系列电动机保护器接线端子图
        AMDL-□/O072 系列电动机保护器接线端子图如右图，1、2是工作电源接线端子，
        3、4是LJ型零序电流互感器接线端子，5、6、7及8、9、10分别是内部继电器两组
        相互独立的1常开/1常闭触点的接线端子。
     3．AMDL-□/O073 系列电动机保护器接线端子图
        AMDL-□/O073 系列电动机保护器接线端子图如下图，1、2是工作电源接线端子，
        3、4是LJ型零序电流互感器接线端子，5、6及7、8分别是内部继电器两常开触点
        的接线端子。

AMDL-□/O072系列电动机保护器150A及200A接线端子图
AMDL-□/O073系列电动机保护器100A及小于100A接线端子图
AMDL-□/O074系列电动机保护器100A及小于100A接线端子图
     4．AMDL-□/O074 系列电动机保护器接线端子图
        AMDL-□/O074 系列电动机保护器接线端子图如上图，1、2是工作电源接线端子，3、4是LJ型零序电流互感器接线端子，5、6及7、8分别是内部继电器常闭、常开触点的接
        线端子。

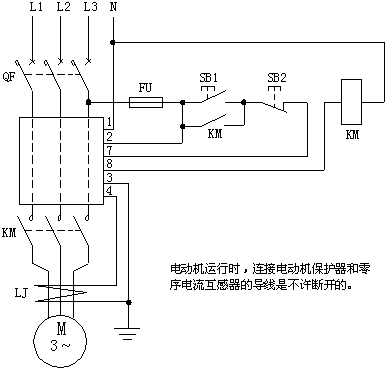

AMDL-□/O071、AMDL-□/O073、AMDL-□/O074

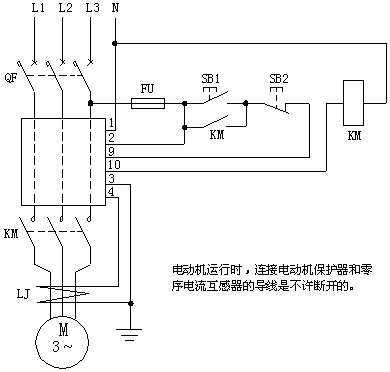

系列电动机保护器100A及小于100A电气原理图		 AMDL-□/O071、AMDL-□/O072系列
电动机保护器150A及200A电气原理图
    电动机保护器接线方法
        将电动机主电路A、B、C相电源线分别穿过电动机保护器的A、B、C相穿线孔，将电动机保护器的1、2接线端子接到AC 220V电源上，将LJ型零序电流互感器的输出线接到3、
        4号接线端子上，再把电动机保护器继电器触点串于控制电动机的接触器线圈回路中。AMDL-□/O072、AMDL-□/O073、AMDL-□/O074系列保护器继电器的其它触点，可根据
        需要确定具体的连接方法。
        特别需要注意，电动机运行时，连接电动机保护器和零序电流互感器的导线是不许断开的。
  AMDL-□/O07□ 系列电动机保护器外形及安装尺寸
     （1）、100A及小于100A的电动机保护器外形及安装尺寸
     （2）、150A及200A的电动机保护器外形及安装尺寸
