| AMDG-X/E621 系 列 电 动 机 保 护 器 |


            AMDG-X/E621 系列电动机保护器特点
        DSP为核心,数字设定,数字显示,保护功能完备、保护性能可靠,参数设置准确,通用电流互感器检测电流。除保护电动机的继电器触点输出信号外,还配有5个电动机状态
       输出信号和1个选通、1个清除故障状态输入信号。 |


            AMDG-X/E621 系列电动机保护器工作过程
       AMDG-X/E621 系列电动机保护器在电动机未发生故障时,显示电动机A、B、C相电流,当电动机发生接地、短路、缺相、堵转、电流不平衡、过载、欠载故障时,继电器触点
       O11、O12断开停止电动机运行(故障灯亮),保护器显示故障代码指示故障类型,并且显示电动机发生故障时的A、B、C相电流。电动机故障查清、排除后,采取按复位按钮R、
       加清除故障脉冲信号于DI1、使电动机保护器重新上电中的1种方法之后故障状态被清除,继电器触点O11、O12闭合,电动机可重新起动。
       保护器在工作过程中,DO1-DO5输出信号表达电动机及保护器工作状态,DI2是DO1-DO5输出信号的选通信号,只有在DI2为高电平时,DO1-DO5输出信号才有效;DI2为低电平时,
       DO1-DO5输出信号无意义。 |


          |   AMDG-X/E621 系列电动机保护器技术数据 |




              |    电流互感器一次电流X (A)  |
              100  |
              150  |
              200  |
              300  |
              400  |
              500  |
              600  |
              800  |
              1000  |
              1200  |
              1600  |


              |    最大设定作电流(A)  |
              100  |
              150  |
              200  |
              300  |
              400  |
              500  |
              600  |
              800  |
              1000  |
              1200  |
              1600  |


              |    最小设定电流(A)  |
              20  |
              30  |
              40  |
              60  |
              80  |
              100  |
              120  |
              160  |
              200  |
              240  |
              320  |


              |    电动机最大功率(KW)  |
              45  |
              75  |
              110  |
              160  |
              200  |
              250  |
              315  |
              355  |
              500  |
              600  |
              800  |


              |    电动机最小功率(KW)  |
              11  |
              15  |
              22  |
              30  |
              45  |
              55  |
              75  |
              90  |
              110  |
              132  |
              160  |

            |


          |           注:表中电动机的额定电压为380V,电动机因型号、极数的不同,相同功率的额定电流会有不同,选用电动机保护器时应以电动机工作电流值为准。 |




                        保  护  功  能:缺相、短路、接地、堵转、过载、电流不平衡、欠载;
                          适  用  范  围:额定电压不高于1140V,频率为50Hz或60Hz的三相交流电动机;
          工  作  电  压:AC 85V — 265V、DC 85V — 265V;
          功  率  消  耗:小于 2W;
          采  集  精  度:0.5;
          环  境  温  度:- 20℃ — 50℃;
          DO / DI 电  压:DC 24V±10%;
          DO 驱 动 能 力:最大 100mA(DO1-DO8每路最大100mA);                                            继 电 器 触 点:1常开触点,AC 250V/10A(阻性负载)、DC 30V/10A;
  AMDG-X/E621 系列电动机保护器前面板组成
                    LED 数码管显示区
       LED 数码管显示区有5位LED数码管,显示电动机的三相电流、故障代码及电动机保护器参数。 |
                |

            |


                 LED 数码管显示电动机的A、B、C相电流,最左边LED数码管分别以A、B、C表示A、B、C相电流,其余四位LED数码管显示A、B、C相电流数值。
       在检查、修改电动机保护器参数时,LED数码管显示参数的参数号及参数值,最左边的1位LED数码管显示参数号,其余4位LED数码管显示参数的数值。
    键盘操作区
       R键:复位键,当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行,在电动机正常运行时,不应进行复位操作。
       M键:存储键,检查、修改电动机保护器参数时先按M键,按一次M键,保存当前显示的参数,并调出后一个或前一个参数,如果参数号位LED数码管右下脚的小数点亮就调出
            前一个参数,否则调出后一个参数。参数修改后,须按M键,新修改的参数才能被保存,如果按M键,没有调出后一个或前一个参数,新修改的参数也就没有被保存,是
            因为新修改的参数数据错误,须修正后再按M键。 |




              |   |


                    | 序 号 |
                    操  作  前 |
                    操    作 |
                    操  作  后 |


                    | 1 |
                      |
                     按一次 M 键  |
                      |


                    | 2 |
                      |
                     按一次 M 键  |
                      |

                |

            |




              |   |


                    | 序 号 |
                    操  作  前 |
                    操    作 |
                    操  作  后 |


                    | 1 |
                      |
                     按一次 M 键  |
                      |


                    | 2 |
                      |
                     按一次 M 键  |
                      |

                |

            |


          |        ▲键:数据位增值键,每按一次▲键,选定数据位数字加1(数据位数字右下角的小数点亮),当所选定数据位的数字是9时,再按▲键数字变为0。 |




              |   |


                    | 序 号 |
                    操  作  前 |
                    操    作 |
                    操  作  后 |


                    | 1 |
                      |
                     按一次 ▲ 键  |
                      |


                    | 2 |
                      |
                    按一次 ▲ 键 |
                      |


                    | 3 |
                      |
                    按一次 ▲ 键 |
                      |

                |

            |


                 ►键:标志位移动键。在检查、修改参数时,LED数码管右下脚的小数点是标志位,每按一次►键,表示标志位的小数点就向右移动1位,当标志位小数点移到最右边一位时,
             再按►键,标志位小数点就移到左边数第一位。 |




              |   |


                    | 序 号 |
                    操  作  前 |
                    操    作 |
                    操  作  后 |


                    | 1 |
                      |
                     按一次 ► 键  |
                      |


                    | 2 |
                      |
                     按一次 ► 键  |
                      |

                |

            |


                  检查、修改参数时,5位LED数码管最左边的1位是参数号,其余4位是数据位。LED数码管右下脚的小数点是标志位,哪一位LED数码管右下脚的小数点被点亮,该位就被选中,
       如果被选中的是数据位,按一次▲键,该位的数字就加1;如果被选中的是参数号位,按M键就调出前一个参数,如果被选中的不是参数号位,按M键就调出后一个参数。 |


            AMDG-X/E621 系列电动机保护器故障代码及参数
               电动机故障代码含义
                 (1)、EE01:接地;    (2)、EE02:短路;    (3)、EE03:缺相;    (4)、EE04:堵转;    (5)、EE05:电流不平衡;    (6)、EE06:过载;    (7)、EE07:欠载。
               AMDG-X/E621 系列电动机保护器设置参数

                 参数1:设置电动机工作电流,每单位1A;设置范围是参数D设定值的0.2-1倍,出厂设置值是参数D设定值的0.8倍;电动机工作电流的设定值如不在参数D设定值的0.2-1倍

              之内,电动机保护器的继电器不吸合,电动机无法起动,如出现这种情况只需重新修改参数1、参数D的设定值。出厂设置值:240。
       参数2:设置电动机起动过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
              设置范围:1-300,出厂设置值:30 。
       参数3:设置电动机运行过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
              设置范围:1-300,出厂设置值:20 。
       参数4:设置电动机欠载电流,每单位1A,设置范围是参数D设定值的0.1 - 1倍,出厂设置值是参数1出厂设置值的0.5倍。
       参数5:设置电动机欠载保护时间,每单位 0.1秒,设置范围:1- 9999,出厂设置值:100。
       参数B:设置自复位功能及自复位时间,参数B的出厂设置值为 B = 0000(无自复位功能),当将参数B设为 B = 1×××时,电动机保护器具有自复位功能,×××是1-999
              分钟的自复位时间。
       参数D:设置电流互感器一次电流额定值,可以是100、150、200、300、400、500、600、800、1000、1200、1600之一, 出厂设置值:300。
     AMDG-X/E621 系列电动机保护器其它保护参数
        AMDG-X/E621 系列电动机保护器的其它参数都使用优化的缺省值,且不能重新设置。
       1、短路保护时间:0.3秒;
       2、接地保护时间:0.6秒;
       3、缺相保护时间:0.6秒;
       4、1相过载(1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值)保护时间:480秒;
       5、2相过载(2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值)保护时间:360秒;
       6、过载一(3相电流大于1倍且小于1.25倍参数1设置值)保护时间:240秒;
       7、过载二(3相电流大于1.25且小于1.5倍参数1设置值)保护时间:60秒;
       8、过载三(3相电流大于1.5倍且小于2倍参数1设置值)保护时间:30秒;
       9、过载四(3相电流大于2且小于3倍参数1设置值)保护时间:8秒;
       10、过载五(3相电流大于3倍且小于4倍参数1设置值)保护时间:4秒;
       11、不平衡一(2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设置值)保护时间:60秒;
       12、不平衡二(2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍参数1设置值)保护时间:30秒;
       13、不平衡三(2相或1相电流大于2倍且小于3倍、另1相或2相电流大于1.25倍且小于1.5倍参数1设置值)保护时间:8秒;
       14、不平衡四(2相或1相电流大于3倍且小于4倍、另1相或2相电流大于1.5倍且小于2倍参数1设置值)保护时间:4秒;
     AMDG-X/E621 系列电动机保护器参数注释
       1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达,具体要看其后的数据范围;
       2、参数2、参数3是堵转保护时间,电动机起动30秒内,使用参数2进行堵转保护;电动机起动30秒后,使用参数3进行堵转保护。
       3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障,保护器跳闸后报EE06(过载);发生过载六故障,保护器跳闸后报EE04(堵转);
       4、电动机发生不平衡一、不平衡二、不平衡三、不平衡四故障,保护器跳闸后报 EE05(电流不平衡);发生不平衡五故障,保护器跳闸后报EE04(堵转)。 |




                AMDG-X/E621 系列电动机保护器的接线                   |


                    |


                  | AMDG-X/E621 系列保护器主单元接线端子图 |

                |


                     AMDG-X/E621 系列电动机保护器的继电器,在保护器接通工作电源且电动机未发生故障时是吸合
                      状态,常开触点O11、O12闭合;在保护器未接通工作电源或虽接通工作电源但电动机发生故障时
       是非吸合状态,常开触点O11、O12断开。
     电动机保护器接线端子图
      IA1、IA2、IB1、IB2、IC1、IC2是检测A、B、C相电流的信号接线端子,L、N是电动机保护器工作
       电源的接线端子,O11、O12是电动机保护器内部继电器触点的接线端子。
       DC+、GND是外部DC 24V电源的正、负接线端子。DI1是清除故障输入信号接线端子。DI2是DO1-DO5
       输出信号的选通信号接线端子,只有在DI2为高电平时DO1-DO5输出信号才有意义,DI2为低电平时
       DO1-DO5输出信号无意义。DO1-DO5是电动机、保护器工作状态输出信号接线端子。
       DI1、DI2、DO1-DO5与电动机、保护器工作状态的关系如下表。表中的 ╳ ,对DI2表示该位无论是
       0还是1都对输出信号无影响;对DO1-DO5表示输出信号无意义。表中的故障“预警状态”是指电动机
       虽出现故障,但还没到设定的报警时间,电动机还在运行;表中的故障“报警状态”是指电动机出
       现故障且已到设定的报警时间,保护器O11、O12已经断开停止了电动机的运行。 |

             |




              | DI2 |
              DI1 |
              DO5 |
              DO4 |
              DO3 |
              DO2 |
              DO1 |
               电动机、保护器工作状态  |


              | ╳ |
              1 |
              ╳ |
              ╳ |
              ╳ |
              ╳ |
              ╳ |
                      清除故障状态 |


              | 0 |
              0 |
              1 |
              1 |
              1 |
              1 |
              1 |
                      选通信号 DI2 无效,DO1-DO5 信号输出无效  |


              | 1 |
              0 |
              1 |
              1 |
              1 |
              1 |
              0 |
                      电动机接地故障,保护器处于接地预警状态  |


              | 1 |
              0 |
              1 |
              1 |
              1 |
              0 |
              1 |
                      电动机短路故障,保护器处于短路预警状态  |


              | 1 |
              0 |
              1 |
              1 |
              1 |
              0 |
              0 |
                      电动机缺相故障,保护器处于缺相预警状态  |


              | 1 |
              0 |
              1 |
              1 |
              0 |
              1 |
              1 |
                      电动机堵转故障,保护器处于堵转预警状态  |


              | 1 |
              0 |
              1 |
              1 |
              0 |
              1 |
              0 |
                      电动机电流不平衡故障,保护器处于电流不平衡故障预警状态  |


              | 1 |
              0 |
              1 |
              1 |
              0 |
              0 |
              1 |
                      电动机过载故障,保护器处于过载预警状态  |


              | 1 |
              0 |
              1 |
              1 |
              0 |
              0 |
              0 |
                      电动机欠载故障,保护器处于欠载预警状态  |


              | 1 |
              0 |
              1 |
              0 |
              1 |
              0 |
              1 |
                      电动机未起动  |


              | 1 |
              0 |
              1 |
              0 |
              1 |
              0 |
              0 |
                      电动机正常运行,无故障  |


              | 1 |
              0 |
              0 |
              1 |
              1 |
              1 |
              0 |
                      电动机发生接地故障,保护器处于接地报警状态  |


              | 1 |
              0 |
              0 |
              1 |
              1 |
              0 |
              1 |
                      电动机发生短路故障,保护器处于短路报警状态  |


              | 1 |
              0 |
              0 |
              1 |
              1 |
              0 |
              0 |
                      电动机发生缺相故障,保护器处于缺相报警状态  |


              | 1 |
              0 |
              0 |
              1 |
              0 |
              1 |
              1 |
                      电动机发生堵转故障,保护器处于堵转报警状态   |


              | 1 |
              0 |
              0 |
              1 |
              0 |
              1 |
              0 |
                      电动机电流不平衡故障,保护器处于电流不平衡故障报警状态  |


              | 1 |
              0 |
              0 |
              1 |
              0 |
              0 |
              1 |
                      电动机发生过载故障,保护器处于过载报警状态  |


              | 1 |
              0 |
              0 |
              1 |
              0 |
              0 |
              0 |
                      电动机发生欠载故障,保护器处于欠载报警状态  |

            |


               电动机保护器接线方法
                 将电动机主电路A、B、C相电源线分别接到A、B、C相电流互感器一次的接线端;将电动机保护器的L、N接线端子接到AC 220V电源上;将电动机保护器的O11、O12接线端子串
       接于电动机控制接触器线圈回路中。用导线分别将IA1、IA2、IB1、IB2、IC1、IC2接到A、B、C相电流互感器二次接线端子。
       特别需要注意,电动机运行时,连接主单元和电流互感器二次接线端子的IA1、IA2、IB1、IB2、IC1、IC2导线是不许断开的。 |


            |

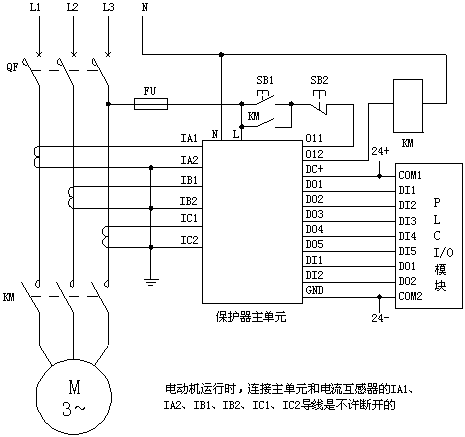

          | AMDG-X/E621 系列电动机保护器DO连接PLC电气原理图 |


                 电动机保护器的DO1-DO5连接PLC输入模块的DI1-DI5通道,电动机保护器的DI1、DI2连接PLC输出模块的DO1、DO2通道,PLC输入模块DI1-DI5的公共端子COM1连接DC 24V的
       正极,PLC输出模块DO1、DO2的公共端子COM2连接DC 24V的负极。
       PLC输出模块的DO1,平时应输出低电平,对电动机保护器的DI1没有影响,当电动机发生故障后,DO1输出高电平再输出低电平(正脉冲)清除电动机保护器故障状态,电动
       机可重新起动。PLC要读取保护器的DO1-DO5信号时,须将PLC的DO2输出高电平。
       PLC、DCS或计算机读取多台AMDG-X/E621 系列电动机保护器原理如下图。PLC的DI1-DI5是输入模块的输入信号接线端子,COM1是输入模块的输入信号公共接线端子。PLC的
       DO1-DOn是输出模块的输出信号接线端子,COM2是输出模块的输出信号公共接线端子。
       PLC的DO1-DOn是读取1#-n#保护器状态的选通输出信号,要读取哪个保护器的状态,就要将对应该保护器的DO输出高电平,在任何时刻,DO1-DOn中只能有一个是高电平。 |


            |


          | PLC读取多台 AMDG-X/E621 系列电动机保护器电气原理图 |




                       PLC、DCS或计算机读取多台AMDG-X/E621 系列电动机保护器的控
        制时序如右图。DO1-DOn是PLC、DCS或计算机读取1#- n#保护器状
        态的选通输出信号,要读取哪个保护器的状态,就要将对应该保护
        器的DO输出高电平,在任何时刻,DO1-DOn中只能有一个是高电平,
        在同一时刻如DO1-DOn中有多个是高电平,PLC、DCS或计算机的输
        入信号DI1-DI5无意义 。

  |
                |

              |


          |   AMDG-X/E621 系列电动机保护器主单元外形及安装尺寸 |


           |


          | AMDG-X/E621 系列电动机保护器主单元外形及安装孔尺寸 |
