在沈阳新维自动化有限公司网站 http:// WWW.SY-XINWEI.COM 的“资料下载”栏目有更详细、不断更新的《电动机保护器使用说明书》、《电动机保护器选型手册》、《电动机保护器使用手册》、《电动机保护器通讯技术手册》、《电动机保护器应用技术手册》等电子版资料，欢迎下载使用。
AMDG-□/C20□ 系 列 电 动 机 保 护 器
  AMDG-□/C20□ 系列电动机保护器特点
       AMDG-□/C20□ 系列电动机保护器，在电动机正常运行时，显示电动机的 A、B、C 相电流；当电动机发生接地、短路、缺相、堵转、电流不平衡、过载故障时，断开保护器
       内部继电器触点停止电动机运行（故障指示灯亮），同时显示故障代码指示电动机的故障类型，并且显示电动机发生故障时的A、B、C 相电流值。
       AMDG-□/C20□ 系列电动机保护器配有RS-485、MODBUS通讯接口，通过设置参数可改变通讯站地址、停止位、校验位、波特率，同一网段最多可接32个站。
  AMDG-□/C20□ 系列电动机保护器技术数据
AMDG-□/C20□ 系列电动机保护器数据
 电动机保护器型号
AMDG-0.5/C20□
AMDG-1/C20□
AMDG-2/C20□
AMDG-5/C20□
AMDG-10/C20□
AMDG-20/C20□
AMDG-50/C20□
AMDG-100/C20□
AMDG-150/C20□
AMDG-200/C20□
 最大工作电流（A） 0.55 1.1
2.3
5.5
11
23
55
110
165
220
 最小工作电流（A） 0.1 0.2
0.4
1
2
4
10
20
30
40
 电动机最大功率（KW） 0.22 0.4
1.1
2.2
4
11
22
45
75
110
 电动机最小功率（KW） 0.055 0.11
0.22
0.55
1.1
2.2
5.5
11
18.5
22
 电动机电源穿线孔Φ（mm）
20
20
20
20
20
20
20
20
30
30

          注：表中电动机的额定电压为380V，电动机因型号、极数的不同，相同功率的额定电流会有不同，选用电动机保护器时应以电动机工作电流值为准。
          保  护  功  能：缺相、短路、接地、堵转、过载、电流不平衡；                                            功  率  消  耗：小于 2W；
          适  用  范  围：额定电压不高于1140V，频率为50Hz或60Hz的三相交流电动机；                               采  集  精  度：0.5；
          工  作  电  源：AC 85V — 265V、DC 85V — 265V；                                                      环  境  温  度：- 20℃ — 50℃；
          连  接  电  缆：连接主单元与电流检测单元，6×0.3mm2 × 2.2m 双绞屏蔽电缆；
          继 电 器 触 点：AMDG-□/C201：1常开、常闭触点，AC 250V/10A（阻性负载）、DC 30V/10A；
                         AMDG-□/C202：2常开、常闭触点，AC 220V/5A（阻性负载）、DC 30V/5A；
  AMDG-□/C20□ 系列电动机保护器前面板组成
    LED 数码管显示区
       LED 数码管显示区有5位LED数码管，显示电动机的三相电流、故障代码及电动机保护器参数。
       LED 数码管显示电动机的A、B、C相电流，最左边LED数码管分别以A、B、C表示A、B、C相电流，其余四位LED数码管显示A、B、C相电流数值。
       在检查、修改电动机保护器参数时，LED数码管显示参数的参数号及参数值，最左边的1位LED数码管显示参数号，其余4位LED数码管显示参数的数值。
    键盘操作区
       R键：复位键，当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行，在电动机正常运行时，不应进行复位操作。
       M键：存储键，检查、修改电动机保护器参数时先按M键，按一次M键，保存当前显示的参数，并调出后一个或前一个参数，如果参数号位LED数码管右下脚的小数点亮就调出
            前一个参数，否则调出后一个参数。参数修改后，须按M键，新修改的参数才能被保存，如果按M键，没有调出后一个或前一个参数,新修改的参数也就没有被保存，是
            因为新修改的参数数据错误，须修正后再按M键。

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键
       ▲键：数据位增值键，每按一次▲键，选定数据位数字加1（数据位数字右下角的小数点亮），当所选定数据位的数字是9时，再按▲键数字变为0。

序 号 操  作  前 操    作 操  作  后
1 按一次 ▲ 键
2 按一次 ▲ 键
3 按一次 ▲ 键
       ►键：标志位移动键。在检查、修改参数时，LED数码管右下脚的小数点是标志位，每按一次►键，表示标志位的小数点就向右移动1位，当标志位小数点移到最右边一位时，
             再按►键，标志位小数点就移到左边数第一位。

序 号 操  作  前 操    作 操  作  后
1 按一次 ► 键
2 按一次 ► 键
       检查、修改参数时，5位LED数码管最左边的1位是参数号，其余4位是数据位。LED数码管右下脚的小数点是标志位，哪一位LED数码管右下脚的小数点被点亮，该位就被选中，
       如果被选中的是数据位，按一次▲键，该位的数字就加1；如果被选中的是参数号位，按M键就调出前一个参数，如果被选中的不是参数号位，按M键就调出后一个参数。
  AMDG-□/C20□ 系列电动机保护器故障代码及参数
     电动机故障代码含义
       (1)、EE01：接地；      (2)、EE02：短路；      (3)、EE03：缺相；      (4)、EE04：堵转；      (5)、EE05：电流不平衡；      (6)、EE06：过载。
     AMDG-□/C20□ 系列电动机保护器设置参数
       参数1：设置电动机工作电流，AMDG–0.5/C、AMDG–1/C、AMDG–2/C 保护器的电流设置值每单位0.01A；其它每单位0.1A；设置范围是电动机保护器额定值的0.2 - 1.1倍，
              出厂设置值是电动机保护器的0.8倍。
       参数2：设置电动机起动过载六（电流大于4倍参数1设置值）、不平衡五（2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值）保护时间，每单位0.1秒，
              设置范围：1-300，出厂设置值：30 。
       参数3：设置电动机运行过载六（电流大于4倍参数1设置值）、不平衡五（2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值）保护时间，每单位0.1秒，
              设置范围：1-300，出厂设置值：20 。
       参数4：设置电动机1相过载（1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值）保护时间，每单位0.1秒，设置范围：1-9999，出厂设置值：4800。
       参数5：设置电动机2相过载（2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值）保护时间，每单位0.1秒，设置范围：1-9999，出厂设置值：3600。
       参数6：设置电动机过载一（3相电流大于1倍且小于1.25倍参数1设置值）保护时间，每单位0.1秒，设置范围：1-9999，出厂设置值：2400。
       参数7：设置电动机过载二（3相电流大于1.25且小于1.5倍参数1设置值）、不平衡一（2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设
              置值）保护时间，每单位0.1秒，设置范围：1-9999，出厂设置值：600。
       参数8：设置电动机过载三（3相电流大于1.5倍且小于2倍参数1设置值）、不平衡二（2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍参数1设置值）
              保护时间，每单位0.1秒，设置范围：1-9999，出厂设置值：300。
       参数9：设置电动机过载四（3相电流大于2倍且小于3倍参数1设置值）、不平衡三（2相或1相电流大于2倍且小于3倍、另1相或2相电流大于1.25倍且小于1.5倍参数1设置值）
              保护时间，每单位0.1秒，设置范围：1-9999，出厂设置值：80。
       参数A：设置电动机过载五（3相电流大于3倍且小于4倍参数1设置值）、不平衡四（2相或1相电流大于3倍且小于4倍、另1相或2相电流大于1.5倍且小于2倍参数1设置值）保护
              时间，每单位0.1秒，设置范围：1-9999，出厂设置值：40。
       参数B：设置自复位功能及自复位时间，参数B的出厂设置值为 B = 0000（无自复位功能），当将参数B设为 B = 1×××时，电动机保护器具有自复位功能，×××是1-999
              分钟的自复位时间。
       参数E：设置通讯参数，以E4E3E2E1四位十进制数表示E参数值，E1、E2、E3、E4分别是右边数第1、2、3、4位十进制数。E4是MODBUS、RS-485通讯协议选择位，E4 = 1，
              MODBUS通讯；E4=0，RS-485通讯。E3、E2、E1分别设置通讯的波特率、校验位、停止位。E3为1、2、3、4、5、6、7、8、9分别表示波特率为300、600、1200、2400、
              4800、9600、19200、38400、57600 BPS；E2为0、1、2分别表示无校验、偶校验、奇校验；E1为0、1分别表示1个停止位、2个停止位。出厂时E参数为0600。
       参数F：设置通讯站地址，范围为01－99，出厂时F参数为06。
       参数0：设置是否恢复 2、3、4、5、6、7、8、9、A、B、E、F号参数出厂设置值，设置值：0000、1111，输入0000，不恢复2、3、4、5、6、7、8、9、A、B、E、F号参数出
              厂设置值；输入1111，恢复2、3、4、5、6、7、8、9、A、B、E、F号参数出厂设置值。
     AMDG-□/C20□ 系列电动机保护器其它保护参数
       AMDG-□/C20□ 系列电动机保护器的其它参数都使用优化的缺省值，且不能重新设置。
       1、短路保护时间：0.3秒；
       2、接地保护时间：0.6秒；
       3、缺相保护时间：0.6秒；
     AMDG-□/C20□ 系列电动机保护器参数注释
       1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达，具体要看其后的数据范围；
       2、参数2、参数3是堵转保护时间，电动机起动30秒内，使用参数2进行堵转保护；电动机起动30秒后，使用参数3进行堵转保护。
       3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障，保护器跳闸后报EE06（过载）；发生过载六故障，保护器跳闸后报EE04（堵转）；
       4、电动机发生不平衡一、不平衡二、不平衡三、不平衡四故障，保护器跳闸后报 EE05（电流不平衡）；发生不平衡五故障，保护器跳闸后报EE04（堵转）。
  AMDG-□/C20□ 系列电动机保护器 RS-485、MODBUS 通讯接口
       AMDG-□/C20□ 系列电动机保护器配有RS-485通讯接口，可以与DCS、PLC、上位计算机等可在RS-485通讯网络中作主站的设备进行MODBUS、RS-485通讯。在RS-485通讯网络
       中，AMDG-□/C20□ 系列电动机保护器是从站。
       数据格式：1个起始位、8个数据位、1个校验位（奇校验、偶校验、无校验）、1个或2个停止位；
       通讯速率：300、600、1200、2400、4800、9600、19200、38400、57600 BPS；
       网站数量：在同一网段中，可连接32台配有RS-485通讯接口的电动机保护器；
       通讯距离：通讯距离与数据传输速率相关，在波特率为 9600 BPS的速率下，可达1Km。
       通讯功能：MODBUS、RS-485通讯功能的详细资料请参考《 电动机保护器 MODBUS 通讯技术手册 》（AMDP、AMDG）、《 电动机保护器 RS-485 通讯技术手册 》（AMDP、
                  AMDG）。
  AMDG-□/C20□ 系列电动机保护器的接线
       AMDG-□/C20□ 系列电动机保护器的继电器，在保护器接通工作电源且电动机未发生故障时是吸合状态，常开触点闭合、常闭触点断开；在保护器未接通工作电源或虽接通工
       作电源但电动机发生故障时是非吸合状态，常开触点断开、常闭触点闭合。
     电动机保护器接线端子图
       IA1、IA2、IB1、IB2、IC1、IC2是检测A、B、C相电流的信号接线端子，L、N是电动机保护器工作电源的接线端子，O11、O12是电动机保护器内部继电器触点的接线端子。A、B
       是RS-485通讯接线端子。

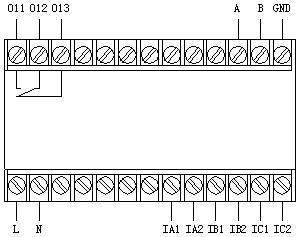

AMDG-□/C201 系列保护器主单元接线端子图 AMDG-□/C202 系列保护器主单元接线端子图
AMDG-□/C20□ 系列保护器电流检测单元接线端子图
     电动机保护器接线方法
       将电动机主电路A、B、C相电源线分别穿过电动机保护器电流检测单元的穿
       线孔；将电动机保护器的 L、N 接线端子接到 AC 220V 电源上；将电动机
       保护器的O11、O12接线端子串接于电动机控制接触器线圈回路中。用屏蔽
       线分别连接电动机保护器主单元及电流检测单元的IA1、IA2、IB1、IB2、
       IC1、IC2；将A、B接到RS-485通讯网络。
       特别需要注意，电流检测单元与电流互感器电气特性相同，电动机运行时，
       连接主单元和电流检测单元的IA1、IA2、IB1、IB2、IC1、IC2导线是不许
       断开的。

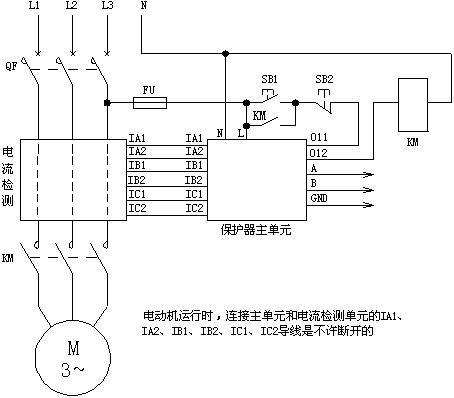

                                                                                    AMDG-□/C20□ 系列电动机保护器应用电气原理图
  AMDG-□/C20□ 系列电动机保护器主单元外形及安装尺寸
AMDG-□/C20□ 系列电动机保护器主单元外形及安装孔尺寸
  AMDG-□/C20□ 系列电动机保护器电流检测单元外形及安装尺寸
穿线孔直径 Φ20mm 的电流检测单元外形及安装尺寸 穿线孔直径 Φ30mm 的电流检测单元外形及安装尺寸
