保护器规格型号 保护器外形展示 保护器选型导航 保护器选用要点 联系方式
  PROFIBUS 通讯 MODBUS 通讯 RS-485 通讯 4-20mA 输出 运行状态输出

在沈阳新维自动化有限公司网站 http:// WWW.SY-XINWEI.COM 的“资料下载”栏目有更详细、不断更新的《电动机保护器使用说明书》、《电动机保护器选型手册》、《电动机保护器使用手册》、《电动机保护器通讯技术手册》、《电动机保护器应用技术手册》等电子版资料,欢迎下载使用。

       AMDG-□/A00□ 系列
       AMDG-□/A01□ 系列
       AMDG-□/A02□ 系列
       AMDG-□/A03□ 系列
       AMDG-□/A04□ 系列
主 要 特 点:单片机为核心,数字设定、数字显示,保护功能完备、保护性能可靠。按键设置保护参数,4位LED数码管显示三相及零序
              电流、电压、故障代码、保护参数;主单元小体积柜内导轨安装,DC 24V工作电源。
基本保护功能:接地、短路、缺相、堵转、电流不平衡、过载;
可选保护功能:零序、欠载、过压、欠压;
适 用 范 围:额定电压不高于1140V,频率为50Hz、60Hz的三相交流电动机;
连 接 电 缆:连接主单元与电流检测单元,6×0.3mm2 × 2.2m 双绞屏蔽电缆;
技 术 数 据:(型号省略了AMDG-□/A0□□中的0□□)
采 集 精 度:1.0;
环 境 温 度:- 20℃ — 50℃;
功 率 消 耗:小于 2W;
工 作 电 源:DC 24V±10%;
 电动机保护器型号
AMDG-0.5/A
AMDG-1/A
AMDG-2/A
AMDG-5/A
AMDG-10/A
AMDG-20/A
AMDG-50/A
AMDG-100/A
AMDG-150/A
AMDG-200/A
 最大设定电流(A)
0.55 1.1
2.3
5.5
11
23
55
110
165
220
 最小设定电流(A)
0.1 0.2
0.4
1
2
4
10
20
30
40
 电动机最大功率(KW)
0.22 0.4
1.1
2.2
4
11
22
45
75
110
 电动机最小功率(KW)
0.055 0.11
0.22
0.55
1.1
2.2
5.5
11
18.5
22
电动机电源穿线孔Φ(mm)
20 20
20
20
20
20
20
20
30
30

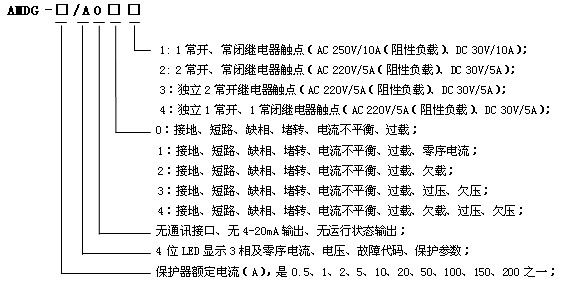

型 号 说 明
