项目名称：辽化纤维厂长丝生产线温度控制系统

地    点：辽宁辽阳

竣工日期：2000 年 6 月

                                                   项 目 简 介

    辽化纤维厂隶属中国石油天然气集团辽阳石化分公司，位于辽宁省辽阳市。 辽化纤维厂长丝生产线是整体引进国外的长丝生产线，有 A、B 两条生产线，每条生产线有 4 个长丝卷绕位，每个卷绕位有4个牵伸辊、1 个变形箱，每个牵伸辊有 2 个加热区，每个变形箱有 1 个加热区，牵伸辊每个加热区需要 1 个 PID 温度控制器，每个变形箱需要 2 个 PID 温度控制器。两条生产线需要 80 个 PID 温度控制器，生产线引进时，温度控制器配的是生产厂家的专用温度控制器，体积很小。随生产线使用时间的增长，原配温度控制器已淘汰，备件无处购买，需要改造。

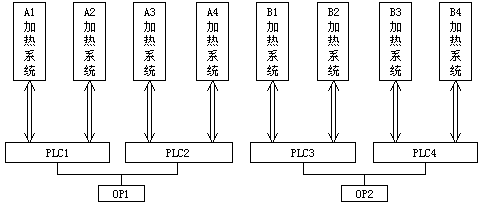

    长丝生产线每个加热区的加热功率为 3KW，温度控制采用模拟检测开关调节的控制方式。每20个PID控制回路采用1套德国西门子 S7-300 PLC 进行控制，每条生产线采用1个德国西门子 OP25 操作员面板

    在每条线的 OP25操作员面板上，可设置 PID 参数、温度给定值、温度报警值；可显示温度检测值及报警信息。
